Die Stadtwerke Hagenow in Mecklenburg-Vorpommern versorgen Hagenow und die umliegenden Gebiete mit Strom, Erdgas, Wasser und Fernwärme. Über die Hälfte der Haushalte in Hagenow profitiert von der Fernwärmeversorgung, die durch zwei Heizkraftwerke aus Biogas oder Erdgas erzeugt wird. Dank dieser Heizkraftwerke können etwa 3.000 Wohneinheiten und 17 öffentliche Einrichtungen beheizt werden. Der Anteil erneuerbarer Energien an der Wärmeproduktion liegt bei 53 % bzw. 44 %. Im Jahr 2023 wurden ungefähr 16.500 MWh Wärme verkauft.
Funktionsweise der Fernwärme
Die Verteilung der Wärme erfolgt durch ein rund 10 km langes Fernwärmenetz. Zur besseren Vorstellung, kann die Funktion der Fernwärme wie eine Zentralheizung betrachtet werden, allerdings werden anstelle einzelner Gebäude gesamte Stadtteile durch zentrale Heizquellen versorgt. Als Träger der Wärme dient heißes Wasser, das durch ein isoliertes Rohrleitungsnetz zu den Endverbrauchern gelangt. Die Vorlauftemperatur wird zentral in den Heizhäusern geregelt und kann in der Wohnung des Verbrauchers individuell reguliert werden.

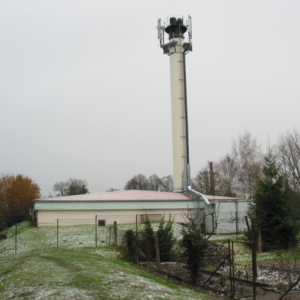

Außenansicht eines Heizhauses der Stadtwerke Hagenow (Bildquelle: Stadtwerke Hagenow)
AQASYS im Einsatz zur Wärmeversorgung
Eine moderne Wärmeversorgung sollte die Umwelt schonen und sparsam mit Energie umgehen. Genau hier setzen die Stadtwerke Hagenow an, indem sie zur Überwachung, Steuerung und Optimierung der Heizhäuser das Prozessleitsystem AQASYS einsetzen, denn Prozesse und Werte müssen verlässlich sein. Mit Hilfe der Analyse- und Auswertungsmöglichkeiten des Systems durch Ganglinien oder Berichte können Anlagen und Prozesse erfasst, sichtbar gemacht, verstanden und optimiert werden. Außerdem können durch das Leitsystem Anomalien und Problemfälle erkannt und Mitarbeiter alarmiert werden.

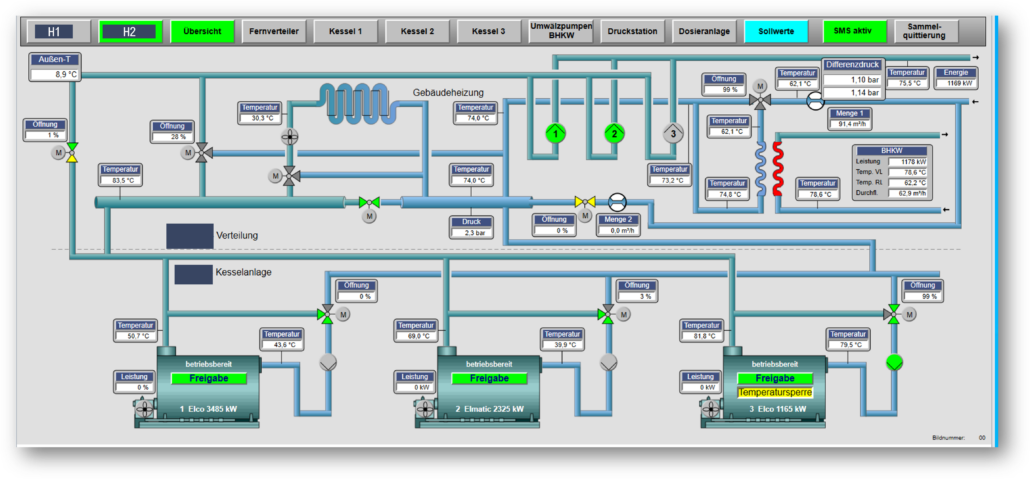

Prozessbild eines Heizhauses
Thomas Zahn, Elektromeister der Stadtwerke Hagenow betont, dass die Verlässlichkeit in der Wärmeversorgung unabdingbar ist, denn der Verbraucher bemerkt sofort, wenn das Wasser kalt ist – folglich würde das Telefon bei den Stadtwerken nicht mehr still stehen. Zahn erklärt: "Dank des AQASYS Prozessleitsystems haben wir die Prozesse und Werte immer im Blick. Wir sind aussage- und handlungsfähig und konnten sogar die Prozesse, wie z.B. die Regelung der Heizkessel optimieren."
Jeden Morgen prüft ein Mitarbeiter der Stadtwerke Hagenow im Prozessleitsystem Zustände und Werte, wie z.B. Vorlauf-/Rücklauftemperatur, Leistung der BHKWs und Druck. Anhand des Wasserfüllstands im Ausgleichsbehälter wird zudem ersichtlich, ob Wasser in das Fernwärmenetz eindringt oder verloren geht. Zusätzlich werden Störmeldungen und Grenzwertverletzungen direkt im System angezeigt bzw. an die Mitarbeiter gemäß Fernalarmierungsplan alarmiert. Ein rechtzeitiges Eingreifen und Gegensteuern kann somit sichergestellt werden.

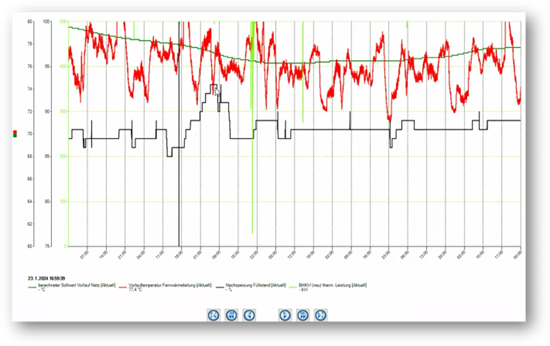

Ganglinien: Leckage in der Wärmeverteilung (Nachspeise-Füllstand steigt zu stark an)

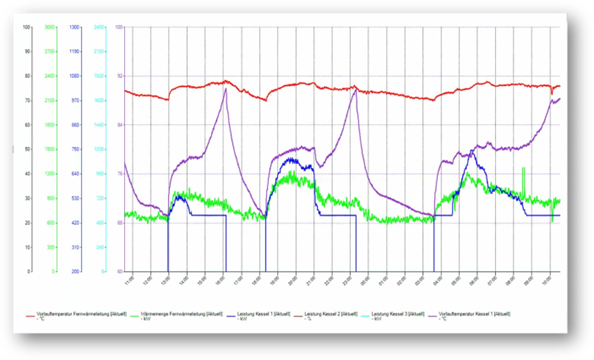

Ganglinien: Mit welcher Temperatur „fährt man die Wärme raus“?
Regelung der Vorlauftemperatur und Schaltung der Kessel
Die Überwachung der Heizhäuser funktioniert auch aus der Ferne (mobil oder zentral in den Stadtwerken) – es muss folglich kein Mitarbeiter vor Ort am Heizhaus sein, um die Werte und Prozesse zu prüfen. Durch ein AQASYS HMI-Panel im abgesetzten Heizhaus, können die Angestellten aber auch vor Ort die Werte stetig und ausfallsicher beobachten und die Anlage synchron zum Prozessleitsystem bedienen.
Zur Energieeinsparung und Optimierung kann außerdem mit Hilfe von AQASYS die Vorlauftemperatur reguliert und die Kessel entsprechend geschaltet werden. So wird festgelegt mit welcher Temperatur die Wärme „rausgefahren“ wird. Dies unterscheidet sich je nach Außentemperatur. Durch die digitale Transparenz der Prozesse konnte zudem nachts die Kesseltemperatur der Heizhäuser verringert und morgens automatisiert wieder hochgefahren werden, denn so können Energie und dadurch Kosten eingespart werden - bei gleichzeitiger Sicherstellung der Wärmeversorgung.
Zentrale Vorteile für die Stadtwerke Hagenow
Zusammengefasst sorgt ein Leitsystem für Heizhäuser und Fernwärme für die Sicherstellung der Prozesse und Werte, denn die Stadtwerke tragen die Verantwortung für die Wärmeversorgung vieler Wohneinheiten/Abnehmer. Das AQASYS Prozessleitsystem sogt für volle Transparenz durch Analysen, um alles unter Kontrolle zu haben. Außerdem dient es der schnellen Störungs- und Verursachersuche. Neben der Sicherstellung der Prozesse, können durch das Leitsystem Optimierungspotenziale gefunden und umgesetzt werden, denn aufgrund der Kosten geht es auch um Einsparpotenziale. So sorgt das Prozessleitsystem für ein besseres Verständnis der Einflussfaktoren und der Hebel für die Wärmeerzeugung, der Temperaturoptimierung und für ein erleichtertes Gegenprüfen von Werten und Rechnungen von Energieträger-Lieferanten. Zuletzt bietet das Leitsystem aussagefähige und beweiskräftige Daten gegenüber Wärmeabnehmern. So geht smarte Überwachung, Dokumentation, Analyse und Optimierung der Heizhäuser und Nah/-Fernwärmenetze.
