SCHRAML Hardware – Fernwirken und Steuern der Extraklasse

SCHRAML Fernwirktechnik bietet Ihnen größtmögliche Zuverlässigkeit und Flexibilität - als Fernwirkstationen, SPSen, LTE-/VPN-Router, IoT Edge Device, Koppler zu allen Geräten und Portalen, als Datensammler und einfacher Störmelder

Mit der Generation der FWL/R 5x Geräte machen wir Ihre Monitoring-Stationen, wie z.B. Pumpwerke, Hochbehälter, Brunnen, RÜBs fit für die Zukunft:

flexible und sichere Datenübertragung via 4G (integrierter LTE-Modem), DSL, SHDSL, LAN, VPN

höchste Konnektivität (OPC UA, RESTAPI, MQTT, S7 TCP, Modbus, uvm.) zur Anbindung beliebiger Devices, SPSen, Portale

Intelligentes Netzmanagement durch direkte Querkommunikation zwischen den Stationen

absolut verlässliche Langzeit-Datenzwischenspeicherung durch sehr große Speicherkapazität

extrem leistungsstarke ARM Cortex QuadCore-Prozessoren

schnelle und durchgängige Inbetriebnahme

Mehr zu den Vorteilen der SCHRAML Fernwirktechnik

Kostenlose Webinare zu den SCHRAML Fernwirkstationen

Lernen Sie die neue SCHRAML Hardware in kostenlosen Webinaren kennen - einfach HIER Termin auswählen und anmelden.

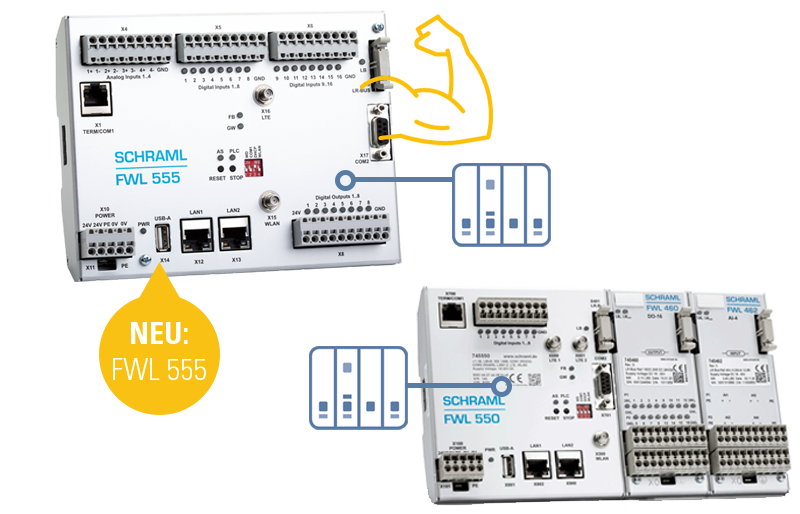

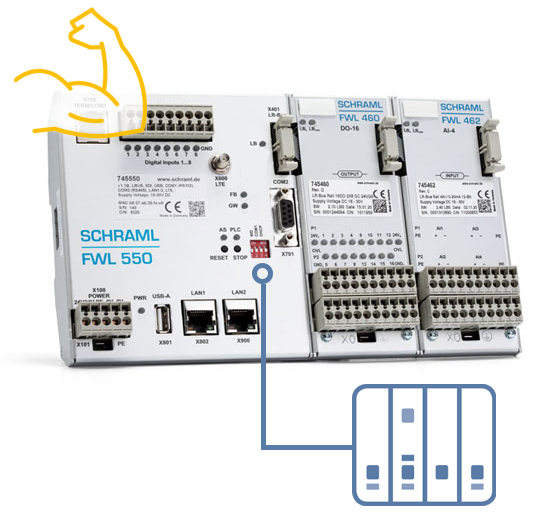

FWL 555 und FWL 550 – unsere Fernwirk-Kraftpakete

Wir haben die kompakte All-in-One-Lösung:

Fernüberwachen und Steuern (SPS) in Einem

flexible Anbindung von SPSen, Sensoren, Portalen

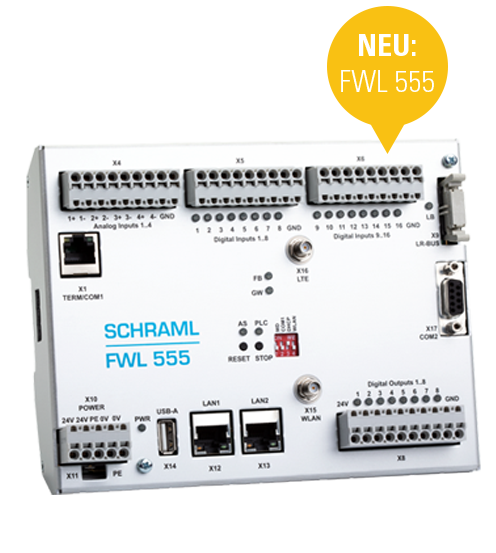

FWL 555: mit 16 DE, 8 DA und 4 AE onboard  - I/Os erweiterbar

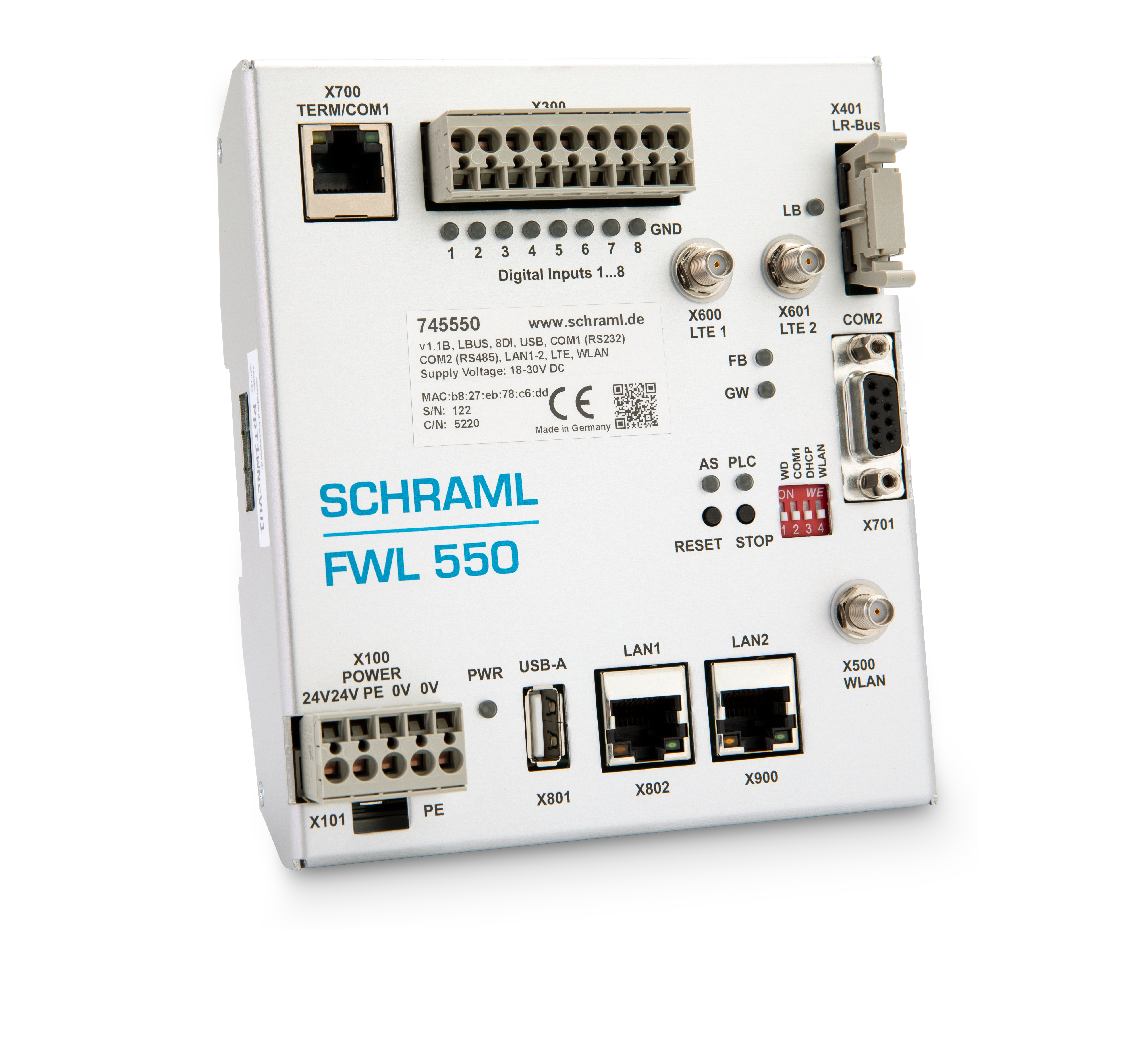

FWL 550: mit 8 DE onboard - I/Os erweiterbar

SPS CODESYS Programmierung nach IEC 61131-3

Zahlreiche Schnittstellen on board: 2x LAN, RS485, RS232, WLAN

Details

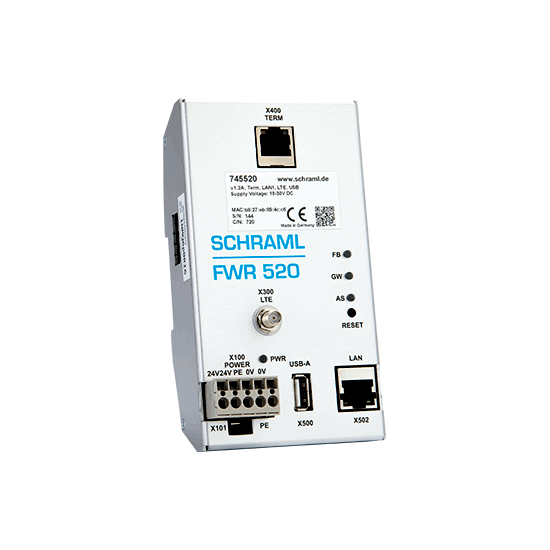

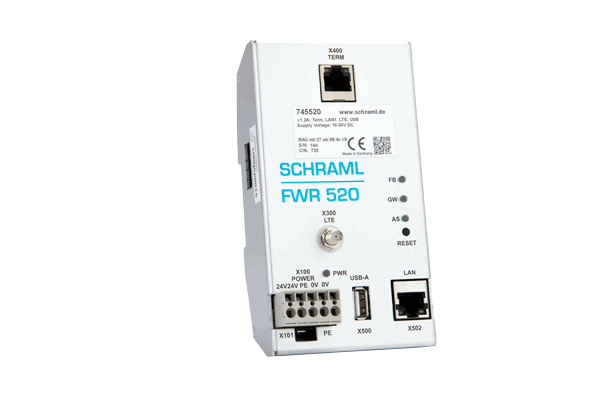

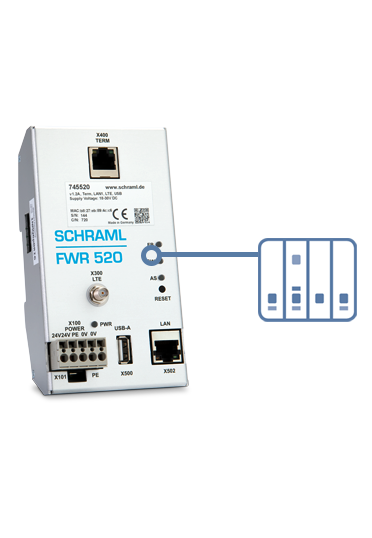

FWR 520 LTE-Router – das Einstiegsmodell

Der LTE/VPN-Router mit echter Fernwirkfunktion:

Kopplung bestehender SPSen & Geräte - herstelleroffen und flexibel

durchgängige Anbindung ans AQASYS Leitsystem

 vollwertig Fernwirken ohne Eingriff in die SPS, d.h. ohne Ändern oder Anpassen von bestehenden SPS-Bausteinen/-Programmen (Gewährleistung)

 keine Datenspeicherlimits einer SPS

Details

Automatisieren mit SCHRAML Stationen

Die SCHRAML FWL 555 und FWL 550 Stationen bieten Ihnen passgenaue und offene "all-in-one"-Lösungen rund ums Fernwirken. Mit CODESYS programmiert, werden sie zu vollwertigen Automatisierungskomponenten und SPSen. Im Vergleich zu vielen anderen Steuerungen aus der klassischen Automatisierung können sie beides: Steuern UND Daten umfassend zwischenspeichern und auf vielen unterschiedlichen Wegen mit der Zentrale kommunizieren. Zahlreiche Zusatzfunktionen wie z.B. HMI Visualisierung, intelligentes Netzmanagement, Konnektivität und VPN-Fernprogammierung der SPS machen die Stationen zum Fernwirk-Kraftpaket.

Maximale Konnektivität

SCHRAML Stationen sind quasi grenzenlos offen, wenn es um die Anbindung von z.B. Automatisierungstechnik, Messgeräten als auch die Dateneinbindung von Portalen, IoT- und Energiemanagement-Devices geht. So werden ihre Stationen zu echten Daten-Hubs - egal ob Sie auf gewachsenen Strukturen aufsetzen oder neue Komponenten einbinden. Über bewährte und moderne Schnittstellen wie z.B. Siemens S7 TCP, Modbus TCP/RTU, OPC UA, REST-API, MQTT, M-Bus IEC 60870-5-104 haben Sie alle Möglichkeiten Ihre Prozesse zu monitoren und zu optimieren.

Intelligentes Netzmanagement durch direkte Querkommunikation

Die Sicherstellung der Wasserversorgung sowie Themen der Kanalnetzsteuerung, Regenwasserbewirtschaftung und des Hochwasserschutzes erfordern ein intelligentes Netzmanagement und "miteinander Sprechen der Stationen". Hierfür eigenen sich SCHRAML Fernwirkstationen perfekt. Über CODESYS können diese sogar direkt miteinander kommunizieren und dezentral die Prozesse optimieren - „ohne Umweg“ über das AQASYS Leitsystem. Das ist vor allem bei ausfallkritischen Steuerungssituationen ein erheblicher Vorteil. Die Stationen können eigenständig und durch die Direktverbindung zu anderen Stationen in Abstimmung mit diesen unabhängig von der Zentrale Entscheidungen treffen, sprich selbständig steuern. Die dezentrale Steuerung und die Querkommunikation ermöglichen so eine schnelle, flexible und ausfallsichere Verbundsteuerung über das gesamte Außenstationsnetz hinweg.

Hohe IT-Sicherheit – einfaches Konzept, einzigartige und hoch wirksame Lösung

SCHRAML Fernwirklösungen bieten durch "security by design" einige Sicherheitsvorteile. Die Anbindung der SCHRAML Fernwirkstationen an das zentrale AQASYS Leitsystem ist auch bei Datenübertragung übers Internet, also DSL und Mobilfunk, über unsere IoT-Sicherheits-Gateways bestmöglich geschützt. Denn es ist kein offener Port in der Zentrale für den Datenempfang notwendig und es müssen keine eingehenden Verbindungen zugelassen werden - ein hochwirksamer Mechanismus und Vorteil gegenüber Lösungen anderer Anbieter.

Über das AQASYS Modul „hohe IT-Sicherheit“ kann außerdem die gesamte Kommunikation Ende-zu-Ende, d.h. bis zur Außenstation SSL/TLS-verschlüsselt und mit anlagen- sowie gerätespezifischen Zertifikaten erfolgen.

Hier erfahren Sie mehr zu den SCHRAML IoT-Sicherheits-Gateways.

VPN Tunnel direkt aus der Station – auch temporär

zum Beispiel für SPS-Fernprogrammierung

Die FWL/R 5xx Serie bietet einen integrierten VPN-Router. Ideal für permanente oder auch temporäre (aus AQASYS aktivierbar) VPN Tunnel über die Sie komfortabel und sicher z.B. auf SPS-Programme zugreifen können. Die FWL 555, FWL 550 und FWR 520 Stationen unterstützen die drei marktführenden VPN-Dienste IPsec, OpenVPN und WireGuard.

Über VPN Forwarding können Sie auch an die Station angebundene Geräte, z.B. gekoppelte SPSen und Webcams, in den VPN-Tunnel einbeziehen.

Zuverlässige Datenübertragung mit automatischer Ersatzwegschaltung

Gehen Sie mit der Ersatzwegschaltung auf Nummer sicher! Gerade bei besonders wichtigen Außenstationen brauchen Sie für die Datenübertragung zwischen Fernwirkstation und Zentrale einen "doppelten Boden". So kann Ihnen auch ein temporärer Internet-Ausfall oder Netzwerk-Ausfall nichts anhaben.

Dafür gibt es für die Hardware-Komponenten FWL 555 und FWL 550 die Funktion der automatischen Ersatzwegschaltung. (1) Fällt die Internet-/Kabelverbindung aus, wird automatisch über das integrierte Modem eine LTE-Mobilfunkverbindung aufgebaut, die so lange die Daten überträgt, bis die Hauptverbindung wieder "steht". Tut sie das, wird automatisch wieder zurück geschaltet. Ab AQASYS 11 ist auch (2) die autom. Umschaltung von LAN/VPN auf eine Internetverbindung (SCHRAML IoT Sicherheits-Gateways) möglich.

Performante Webcam-Einbindung mit Visualisierung und Event-Viewer in AQASYS 10

Webcam-Aufnahmen übertragen Sie hoch performant und über VPN sicher von der FWR 520, FWL 555 und FWL 550 an das AQASYS Prozessleitsystem. In der neuen AQASYS 10 Version werden die Webcam-Bilder in einem Bildarchiv gespeichert. Über das optionale Modul "Webcam-Visualisierung und Event-Viewer" können Webcam-Bilder direkt im neuen Dashboard und in den Prozessbildern angezeigt werden.

In den Ganglinien werden die archivierten Bilder für jeden Zeitpunkt direkt in der Linie angezeigt. Beim Abfahren der Linie mit der Maus entsteht so ein "Video" - ähnlich wie ein Daumenkino -, mit dem die Vorgänge über die gewählte Zeitspanne perfekt visualisiert werden.

HMI Visualisierung: zuverlässige Vor-Ort-Kontrolle bei der Bedienung und Überwachung

Mit der HMI Visualisierung haben Sie die Sicherheit, Ihre Außenstation vor Ort überwachen und steuern zu können, selbst wenn die Verbindung zur Zentrale nicht verfügbar ist. Bedienen Sie die Außenstation über ein HMI Panel oder auf einem mobilen Windows-Tablet oder Laptop und bedienen Sie dabei sicher und zuverlässig die Prozesse vor Ort an der Fernwirkstationen - mit den 1:1 gleichen Prozessbildern wie auf dem Desktop und Webclient.

Mit der HMI LAN/VPN-Variante haben Sie sogar Zugriff auf alle Stationen und Prozesse im Anlagen-Netzwerk - und mit den neuesten AQASYS Versionen haben Sie auch ein durchgängiges Benutzerrechtemanagement zwischen AQASYS und HMI.

Hier erfahren Sie mehr zur AQASYS HMI Visualisierung.

Die Stationen

FWL 555 - Die perfekte All-In-One-Kompaktlösung

FWL 550 - Die Kompaktlösung "light"

FWR 520 - Das Einsteigermodell
in die Fernwirktechnik

Funktionen und Optionen

Datenübertragung möglich über LTE/GPRS, DSL, LAN SHDSL
Internet-Redundanz: optionale, automatische Ersatzwegumschaltung zwischen DSL/LAN und LTE, wenn ein Weg ausfällt
--
Verbindungs-Redundanz: automatische Umschaltung von VPN auf SCHRAML IoT Sicherheits-Gateways, wenn VPN nicht verfügbar (ab AQASYS 11)
--
Einfache Kopplung von SPSen ohne Eingriff ins SPS-Programm und in SPS-Bausteine (Gewährleistung, unkomplizierter SPS-Wechsel
Anbindung von Energiemanagement-Devices wie z.B. Modbus, REST API
Intelligentes Netzmanagement durch direkte Querkommunikation mit CODESYS
--
Umfassende, verlustfreie Speicherung und Verarbeitung aller Messwerte und Meldungen bei Nichtverfügbarkeit der Datenübertragung
VPN-Tunnel (mit/ohne VPN Forwarding) permanent aktiv oder temporär aus dem Leitsystem aktivierbar, z.B. für SPS-Fernprogrammierung
VPN-Router (VPN-Dienste WireGuard, IPsec, OpenVPN) -> VPN und VPN Forwarding z.B. zur SPS-Fernprogrammierung und/oder Webcam-Einbindung
IT-Sicherheit: SSL/TLS-Verschlüsselung der Datenübertragung mit X.509-basierten Zertifikaten von Station zum Leitsystem möglich
WLAN onboard: z.B. für die komfortable wireless Konfiguration oder die Umsetzung von mobilem AQASYS HMI per WLAN
--

Hardware/Schnittstellen/Maße

LAN
2
wichtig z.B. für SPS-Kopplung + HMI Panel-Anschluss (ohne Switch)
2
wichtig z.B. für SPS-Kopplung + HMI Panel-Anschluss (ohne Switch)
1
WLAN
--
RS232
1
z.B. für serielle SPS-Kopplungen
1
z.B. für serielle SPS-Kopplungen
--
RS485
1
für Modbus RTU-SPS-Kopplungen
1
für Modbus RTU-SPS-Kopplungen
--
I/O (Ein-/Ausgänge)
16 DE, 8 DA und 4 AE onboard
8 DE onboard
--
I/O-Erweiterung via L-Bus
flexible Erweiterung mit FWL 4x I/O-Modulen und FWL 411 Buskoppler möglich
flexible Erweiterung mit FWL 4x I/O-Modulen und FWL 411 Buskoppler möglich
--
2. SPS-Linie (Option)
--
integriertes LTE-Modem
Maße (Breite x Höhe x Tiefe in mm)
183 x 142 x 50
123 x 142 x 50
81 x 142 x 50
